신기술 개요

• 전단키와 연결철근을 활용한 중력식 콘크리트 프리캐스트 모듈러 옹벽(PMR) 공법

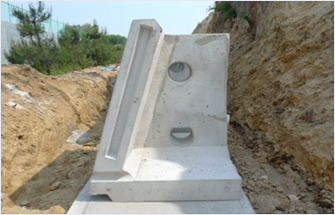

• 프리캐스트로 제작된 L형 콘크리트 블록의 저면과 부벽을 이용하여 현장에서 조립식으로 쌓기가 가능하도록 개발한 블록을 일체구조 형태로 시공하기 위하여 옹벽 상하부와 좌우측면에 전단키를 설치하여 서로 맞물리게 쌓고 옹벽 전면판 상면에서 저면으로 뚫려있는 연결홀에 철근을 삽입한 후 주변부를 몰탈그라우팅으로 채워 옹벽 전체를 일체화 시킨 6m이하 모듈러 옹벽 시공방법

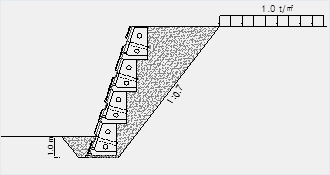

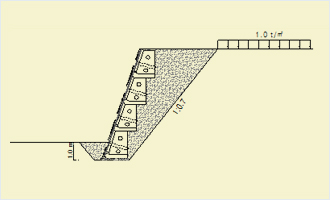

• 이 신기술은 전단키와 연결철근을 활용한 프리캐스트 모듈러 옹벽(PMR 옹벽) 공법으로서 공장에서 사전 제작한 L형 콘크리트 블록 및 뒷채움 사석의 자중을 이용하여 현장에서 조립식으로 쌓아나가는 방식으로 저판 및 측면의 전단키와 상·하부 옹벽을 일체화시키는 연결철근으로 구성된 중력식 옹벽공법이다.

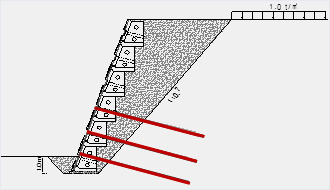

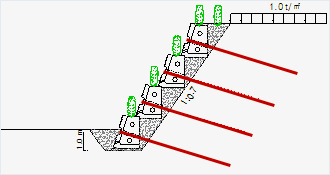

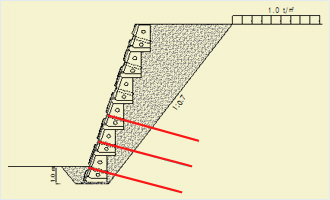

• 본 공법은 현장타설식 콘크리트 옹벽의 거푸집 설치, 철근망 조립, 콘크리트 타설 및 양생과정에 의한 공기지연을 단축하여 붕괴 절토사면 및 도심지 성토사면에 앵커 등의 보강없이 자립식으로 급속보강 및 급속시공이 가능하며, 추가보강이 필요한 경우에는 앵커, 네일 등 다양한 공법을 추가 적용할 수 있도록 하였다.

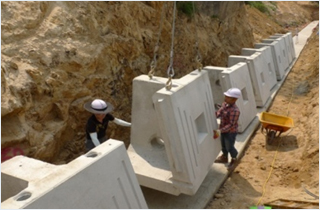

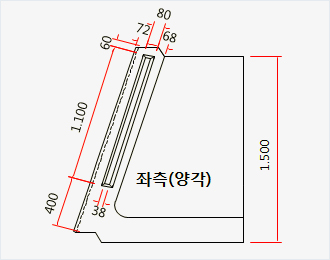

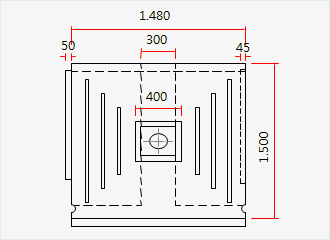

급속시공이 가능하게 하기 위하여 프리캐스트로 제작된 L형 콘크리트 블록의 저면과 부벽을 이용하여 현장에서 조립식으로 쌓기가 가능하도록 개발한 모듈러 옹벽

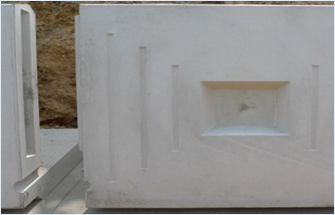

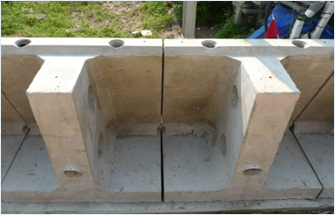

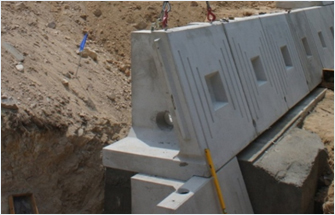

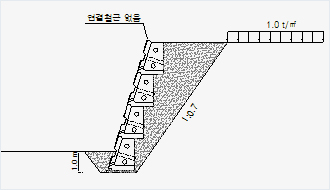

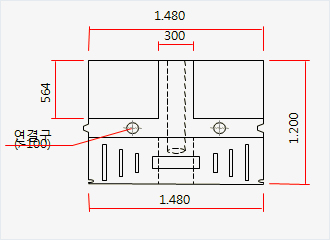

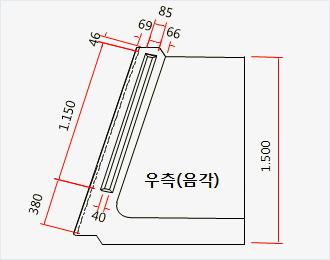

모듈러 옹벽 상하부와 좌우측면에 전단키를 설치하여 서로 맞물리고 지그재그로 쌓은 후 전면판에 뚫려있는 2개의 연결홀에 다발철근을 삽입 한 후 주변부를 몰탈그라우팅으로 채워 전체를 일체화 시킨 시공방법

신기술 소개 동영상

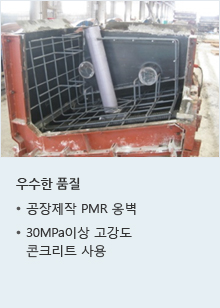

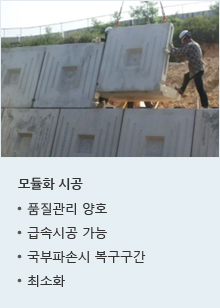

신기술의 주요 특징

• 공장에서 제작된 대형 블록(폭1.5m×높이1.5m)을 중력식 쌓기 방식으로 조립 시공하여 공기 단축
• 저판 폭이 1.2m로 적어 기초 터파기 물량 최소화, 소음 및 진동 저감
• 현장 지반토를 뒤채움 재료로 활용하여 시공성 우수
• 옹벽간 1°씩 이격이 가능하므로 곡선부 시공 가능

• 옹벽을 지그재그로 쌓고 옹벽간 철근(HD29@3)연결과 무수축 몰탈 주입으로 토압 저항성 증대
• 중량 블록(자중 2.5ton) 설치 후 단계별 뒤채움 및 다짐으로 구조적 변형 및 침하에 안정

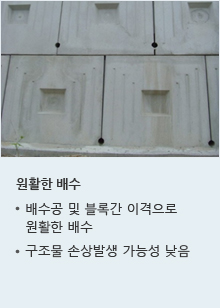

• 사석 뒤채움, 옹벽 배수공 및 블록간 이격 시공으로 배수 용이

• 옹벽을 지그재그로 쌓고 옹벽간 철근(HD29@3)연결과 무수축 몰탈 주입으로 토압 저항성 증대
• 중량 블록(자중 2.5ton) 설치 후 단계별 뒤채움 및 다짐으로 구조적 변형 및 침하에 안정
• 사석 뒤채움, 옹벽 배수공 및 블록간 이격 시공으로 배수 용이

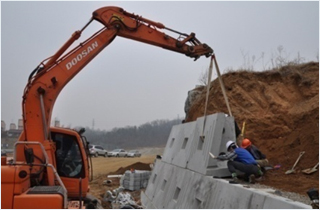

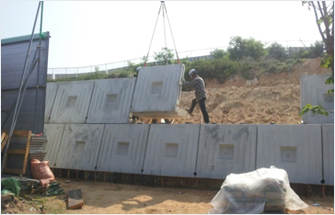

PMR 옹벽의 인양방식 개선

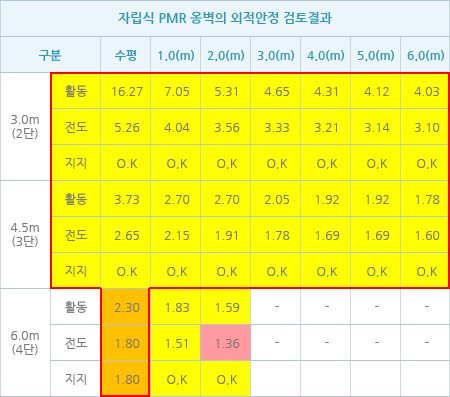

하중의 종 류	하 중 (tf/m)		작용위치 (m)		모멘트 (tf·m/m)		활동	전도	지지력
	V	H	x	y	V·x	H·y
자 중	15.360	-	-		22.857	-	FS = (18,760×0.7) /(5.704) = 2.30>1.5 (O.K)	FS = (26,257) /(14,598) =1.80>1.5 (O.K)	e=-0.02m qmax=17.2tf/㎡ < qa=42.4tf/㎡ (O.K)
주동토압	1.800	-7.614	1.80	2.00	22.857	-15.228
수동토압	1.60018	1.910	0.10	0.33	0.160	0.630
합 계	760	-5.704	-	-	26.527	-14.598

기존 유사기술과의 차별성

(단위 : 원/m²)

비목	PMR옹벽 (신청기술)	PEM옹벽 (㈜팸텍, 2003)	RC 옹벽 (공개기술)	계단식 옹벽 (공개기술)
1) 재료비	246,217(75.3%)	183,398(31.5%)	194,803(51.7%)	47,746(11.7%)
2) 노무비	64,533(19.7%)	183,398(31.5%)	178,481(47.4%)	47,746(11.7%)
3) 경비	16,290(5.0%)	582,150(8.8%)	3,375(0.9%)	47,746(11.7%)
4) 총원가 합계 (1+2+3)	327,040	582,150	376,659	406,989
5) 기존기술 대비 (절감율)	1.00	1.78(43.8%)	376,659	1.24(19.6%)

신기술 활용 실적

• 역T형 콘크리트 옹벽 : 시점부 70m, 종점부 90m
• 정형옹벽(H=5.6m) : 중앙부 20m

(단위 : 원/m²)

공종	전 구간(L=180m)	작업공간 여유 구간(L=160m)		작업공간 협소 구간(L=20m)
	PMR 공법	RC 옹벽	보강토 옹벽	정형 옹벽	개비온 옹벽

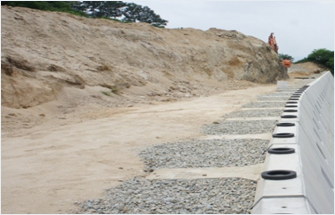

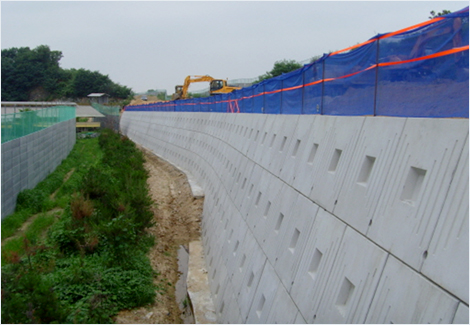

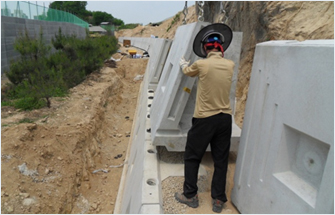

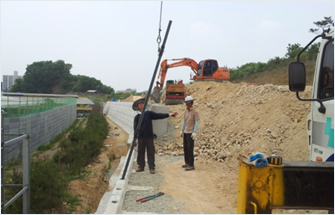

시공 전경
공법 개요	프리캐스트 모듈러 옹벽(H=1.5m)을 단계적으로 쌓으면서 뒤채움하고 다짐으로 써 일체화하여 중력 식 옹벽 구조물을 형성하는 공법	터파기 후 철근을 조립하고 거푸집을 설치하여 콘크리트를 현장에서 타설하는 기존 재래식 옹벽	블록과 앵커턱을 이용하여 상호 블럭 간의 횡적 연결강도 를 제공하고 보강재 와 블록 간의 연결강 도를 증대시킨 형식	엇물림 구조로 제작 된 콘크리트 블록을 조립한후 내부에 채움돌을 충진하여 저항하는 형식	철선을 중복되게 꼬아 육면체 BOX 형태로 만든 후 그 내부공간에 채움돌을 채워 조립하는 옹벽 구조물
특징	공장제품으로 품질관리 용이, 양생과정 불필요 및 토공작업 동시 시공으로 공기단축, 전 구간 동일 공법으로 시공가능	터파기 후 철근을 조립하고 거푸집을 설치하여 콘크리트를 현장에서 타설하는 기존 재래식 옹벽	현장여건에 맞는 구조체형성, 토공 작업 전 양생기간 소요 공기증가, 공사비는 저렴하나 전 구간 시공 불가	공장 제작된 콘크리트 블록을 조립 조적함에 따라 시공성 우수, 공사비 과다 소요	현장여건에 맞는 구조체 형성, 공기단축 및 후속공정 원할, 기초 저면면적 필요(최소폭 3.5m)
경제성	1.00	0.95	1.00	1.32	1.01

(단위 : 원/m²)

현장(공사)명	발주자/시공사	공사기간	신청기술 공사금액	시공규모
화성향남2지구 택지개발사업 중 사면안정공사	㈜대우건설 /브사렐건설㈜	2012.03 ~2012.03	0.2억	L=12m, H=5m 4단, 20개소

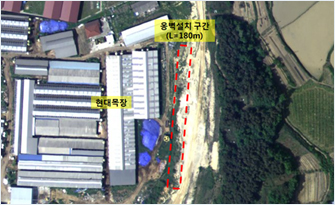

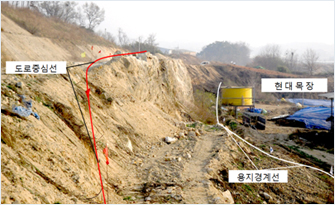

서운∼안성간 도로 확·포장공사 중 현대목장 옹벽공사	경기도건설본부 /㈜대우건설	2012.05 ~2012.06	2.9억	L=180m H=5.5m 4단, 374개소
서운∼안성간 도로 확·포장공사 중 미양면 신기리 옹벽공사	경기도건설본부 /㈜대우건설	2013.05 ~2013.07	0.9억	L=65m H=4.5m 3단, 112개소

향후 기대효과
