프리캐스트 콘크리트 교량 바닥판 공법

개발배경

현장타설 바닥판
  • 현장시공으로 인해 품질변동 폭이 큼
  • 현장타설을 위한 거푸집 및 동바리공 필요
  • 초기결함에 의한 균열 및 피로저항성이 낮음
  • 도심지 경우 교통체증, 소음 등 환경문제 유발
01. 구성 및 개발
  • 프리캐스트 콘크리트 바닥판에 사용되는 채움재료에 관한 연구
  • 프리캐스트 콘크리트 바닥판간 이음부 공법 개발
02. 합성법 개발
  • 프리캐스트 콘크리트 바닥판과 주형과의 합성법 개발
  • 교축방향 프리스트레스에 관한 연구
03. 모형교량 실험
  • 프리캐스트 콘크리트 바닥판을 갖는 합성형 교량 모델 실험
04. 지침서작성 현장적용
  • 프리캐스트 콘크리트 바닥판을 갖는 합성형교의 설계 및 시공지침서 작성
  • 프리캐스트 바닥판 공법의 현장적용

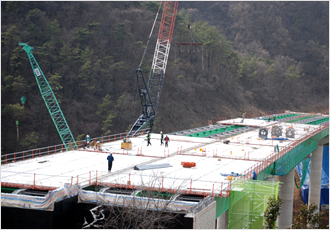

프리캐스트 바닥판

프리캐스트 바닥판
  • 공장제작을 통한 고품질 바닥판 생산
  • 바닥판 내구수명 증가로 생애주기비용 절감
  • 크레인 거치로 거푸집 및 동바리공 불필요
  • 조립식 가설공법으로 현장공정 최소화

공법개요

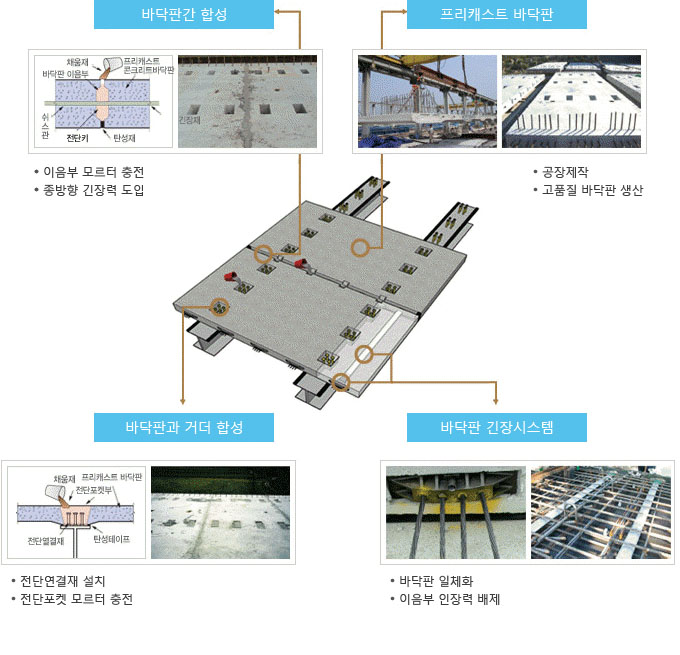

바닥판간 합성,프리캐스트바닥판,바닥판과 거더합성, 바닥판 긴장시스템

공법특징

품질
  • 공장에서 제작하여 고강도, 고내구성 실현
  • 증기양생으로 초기 건조수축 대폭 감소
  • 전체 바닥판에 균일한 품질 유지
공사기간
  • 동바리 설치, 거푸집 제작 및 장기간의 양생 등이 필요하지 않음
  • 하부구조 공사의 다박판 제작을 병행하므로 전체 공기단축 가능
  • 현장공정을 대폭 생략하여 급속시공이 가능
경제성
  • 공장에서 제작하여 고강도, 고내구성 실현
  • 증기양생으로 초기 건조수축 대폭 감소
  • 전체 바닥판에 균일한 품질 유지
안정성
  • 하부 동바리공 설치 없이 시공 가능하므로 위험요소를 크게 줄임
  • 산악지형, 해상 등 고소 현장에 더욱 적함
  • 현장작업을 최소화하여 근로환경 개선 및 안전사고 감소
시공성
  • 기계화 시공 가능
  • 인력 노령화 및 숙련공 부족에 따른 부실공사 요인 제거
  • 기후조건에 관계없는 전천후 현장작업 가능
유지관리 편의성
  • 프리스트레스의 도입으로 현장타설 바닥판에 비해 피로수명 증가
  • 피로수명 증가에 따라 공용중 보수·보강이 거의 요구되지 않음
  • 초기 바닥판 균열을 대폭 줄임으로써 급속한 열화방지 가능

적용범위

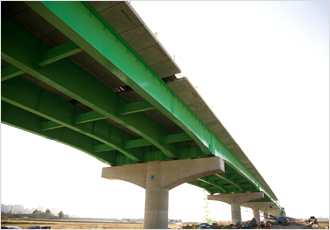

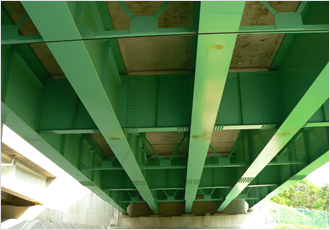

  • 플레이트 거더교

    플레이트 거더교

  • 수소 거더교

    수소 거더교

  • 개구제형 강합성교

    개구제형 강합성교

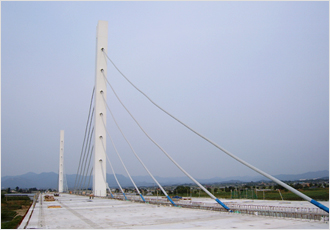

  • 사장교

    사장교

공사기간
  • 거푸집 및 동바리공 및 현장양생 불필요>약 50% 공기단축
강재중량비교
  • 긴장력 도입으로 바닥판 전단면 유효>강거더 중량 경감

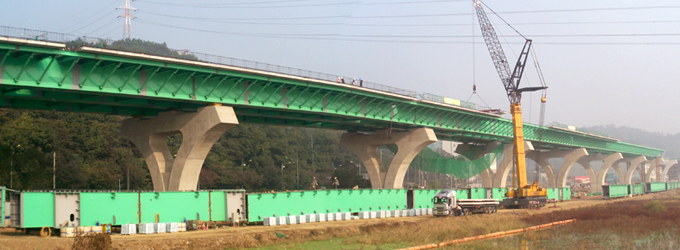

적용실적

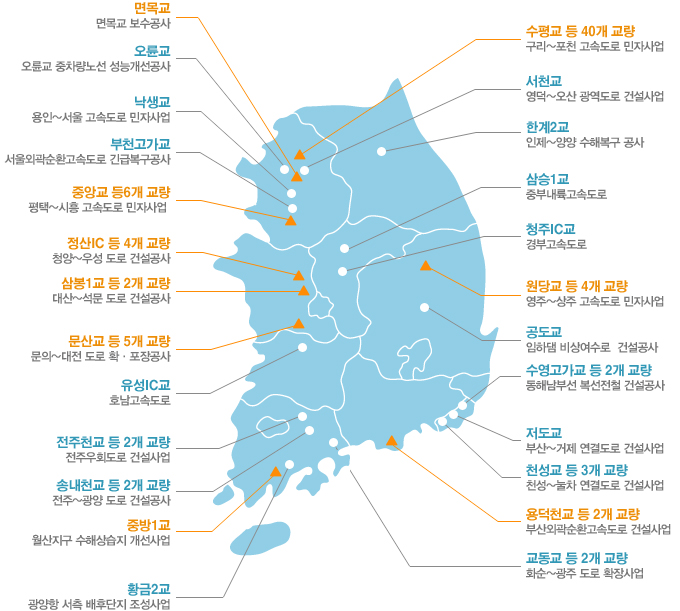

면목교,오륜교,낙생교,부천고가교,중앙교등6개 교량,정산IC등 4개교량,문산교등 5개 교량,유성IC교,전주천교등 2개교량,송내천교등 2개교량,중방1교,황금2교,수평교등 40개교량,서천교,한계2교,삼승1교,청주IC교,원당교 등 4개교량,공도교,수영고가교등 2개교량,저도교,천성교등 3개교량,용덕천교등 2개교량,교동교 등 2개교량

구분 발주 형태별 발주처별
T/K - 대안 민자 기타 정부·지자체 공·사공단 민자
사업별(25건) 9건 5건 11건 10건 10건 5건
교량별(87건) 22개교 52개교 13개교 22개교 13개교 52개교
