케이슨기초저면그라우팅공법(신기술616호)

개요

신기술명

다점동시주입시스템을 이용한 해상 거치식 케이슨기초 저면 그라우팅 공법

기술범위

그라우팅 전용선(바이브레이션스크린, 분배기, 아지테이터, 호스펌프 및 다분배관 등으로 조합) 및 기존의 배치플랜트선으로 구성된 해상 다점동시주입시스템과 충전센서 및 온도센서 등을 사용하는 주입관리시스템을 이용하여 해상 거치식 케이슨기초 저면의 다수 위치에서 동시에 그라우팅을 하는 공법

기술내용

이 기술은 그라우팅 전용선(바이브레이션스크린, 분배기, 아지테이터, 호스펌프 및 다분배관 등으로 조합) 및 기존의 배치플랜트선으로 구성된 해상 다점(multi-point)동시주입시스템과 충전센서 및 온도센서에서 측정된 그라우팅의 시공현황에 대한 결과를 무선통신으로 실시간 모니터링함으로써 케이슨기초 저면 전반에 걸쳐 균일한 레벨의 충전이 이루어지는 지를 파악할 수 있는 주입관리시스템을 이용하여 해상 거치식 케이슨기초 저면의 다수 위치에서 동시에 그라우팅을 하는 공법이다.

국내교량기초 현황
구분 거치식케이슨 현장타설말뚝 오픈케이슨 뉴메틱케이슨
개요 거치식케이슨 현장타설말뚝 오픈케이슨 뉴메틱케이슨
대표교량 거가대교(2010)
Oresund(덴마크)
Kurushima(일본)
인천대교(2009)
이순신대교(2012)
광안대교(2002) 영종대교(2000)
특징 해상작업 효율 좋음
경제성 우수
지층조건 관계없음 지지층 확인가능
깊은 심도 가능
모든 지반 적용
기상 영향 적음
시공조건 기반암 조기출현 기반암 심도 깊음 공기가 많이 소요 조류, 조수간만 큰곳
경제성 1 2 3 4
기존기술 현황
구분 신청기술
(다점 동시 주입공법)
국내기술
(1점 순차주입 공법)
일본기술
(3점 순차주입 공법)
주입기술 그라우팅 전용시스템
그라우팅 전용시스템
배치플랜트선
배치플랜트선
대형배치플랜트선
대형배치플랜트선
주입관리 온도센서, 충전센서 - 온도센서
온도센서, 충전센서 - 수동관리
시공기술 주입공, 확인공 - 주입공, 확인공
차단막(지오텍스타일) 돌망태 돌망태
자동계측센서 - -

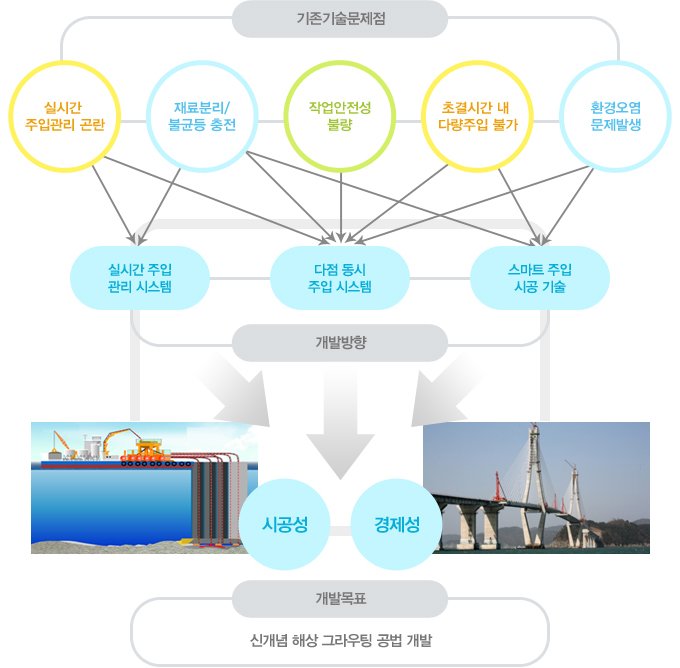

기존 기술 문제점을 보안해 시공성과 경제성을 높이는 신개념 해상 그라우팅 공법 개발

특성

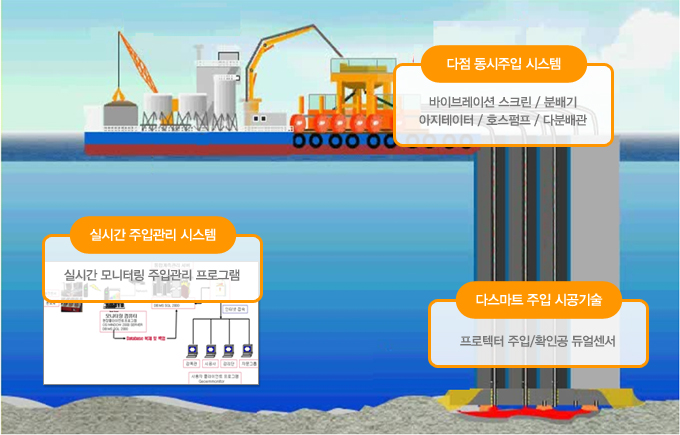

실시간 주입관리 시스템,다점 동시주입 시스템, 다스마트 주입 시공기술

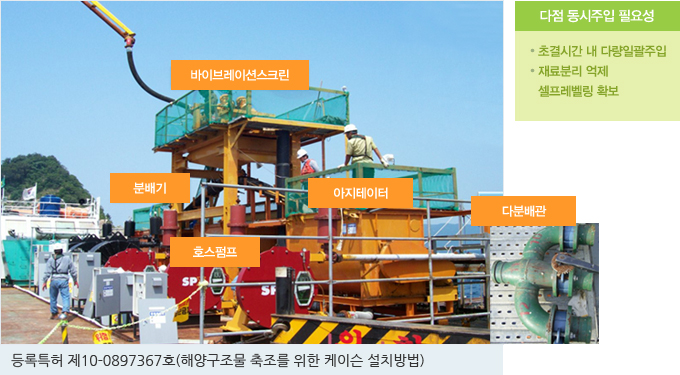

다점 동시주입 시스템

다점 동시주입 필요성:초결시간 내 다량 일괄 주입,재료분리억제 셀프레벨링 확보

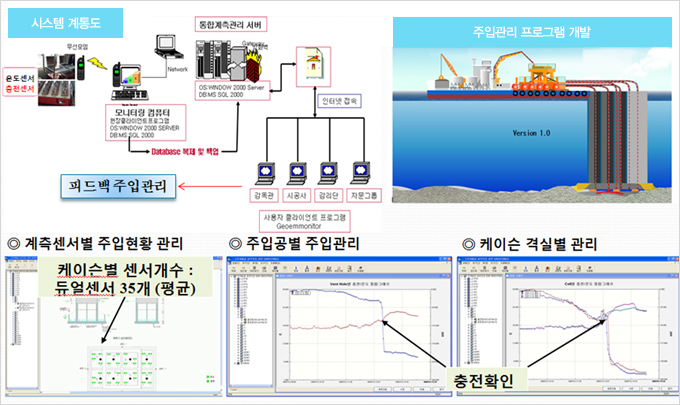

실시간 주입관리 시스템

실시간 주입관리 시스템

스마트 주입 시공기술
프로텍터 설치기술
프로텍터 설치기술
  • 조류영향으로 인한 세굴 및 재료분리 방지
  • 육상 설치로 공기 단축 및 안전성 확보
  • 지오텍스타일+강봉(시공효율성 증대)
주입공/확인공 최적 조합/배치 기술
주입공/확인공 최적 조합/배치 기술
  • 재료분리 억제를 위한 허용유동거리
    고려된 최적 주입공 조합 및 배치
    (재료시험 및 실대형 모형실험을 통한 검증)
듀얼 센서 계측 기술
  • 듀얼 센서 계측 기술
  • 듀얼 센서 계측 기술
  • 듀얼 센서 계측 기술
  • 충전센터 : 그라우트 접촉 시 전압차 발생
  • 온도센서 : 그라우트 접촉 시 수화열 발생

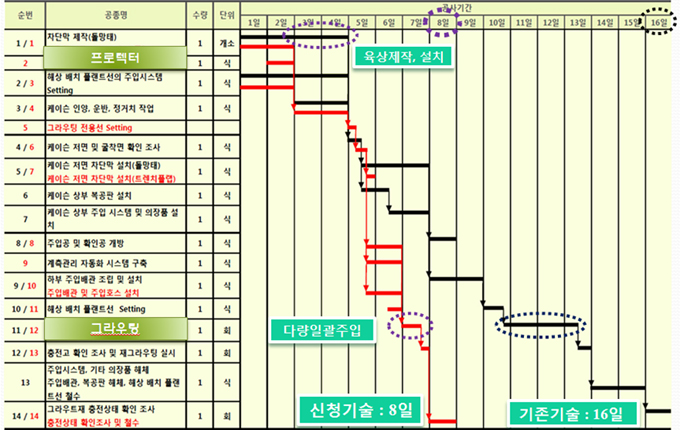

공기단축효과

공기단축효과

시공순서

  • 댐퍼 제작
  • 프로텍터 설치
  • 케이슨 인양/운반
  • 케이슨 거치
  • 댐퍼 제작

    댐퍼 제작

  • 프로텍터 설치

    프로텍터 설치

  • 케이슨 인양/운반

    케이슨 인양/운반

  • 케이슨 거치

    케이슨 거치

  • PAD 그라우팅
  • 실시간계측시스템 구축
  • 그라우트 재료 압송
  • 다점동시주입 실시
  • PAD 그라우팅

    PAD 그라우팅

  • 실시간계측시스템 구축

    실시간계측시스템 구축

  • 그라우트 재료 압송

    그라우트 재료 압송

  • 다점동시주입 실시

    다점동시주입 실시

시공영상

시공실적

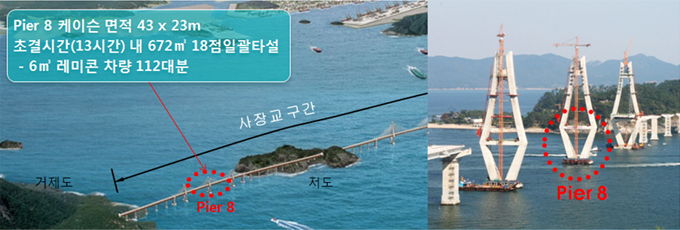

거가대교
현장(공사)명 발주사/시공사 공사기간 신청기술
공사금액
시공규모
거가대교 사장교 구간
기초 저면 그라우팅 공사
GK해상도로(주)
/(주)대우건설
2006.03
~2008.07
130억 케이슨23개소
  • 순 시공일수 184일 :기존기술 대비 50% 단축
  • 잠수사 투입시간 7,630시간 : 기존기술 대비 50% 단축
  • 듀얼센터 및 주입장치의 손망실율 2~3% : 기존기술 대비 90% 감소
