펄스 방전기술을 이용한 소구경 현장타설 말뚝(신기술 512호) 및 앵커 공법

개발배경 및 목표

  • 현재 국내에서 대부분 매입말뚝 공법이 주류를 이룸
  • 도심지 공사의 경우 소음 및 진동으로 인한 민원발생 빈번
  • 매입말뚝과 항타말뚝의 장점을 가지는 새로운 말뚝공법 개발 필요
국내말뚝시공 현황 및 문제점
매입공법
  • 장점- 소음 및 진동 감소
  • 단점- 슬라임으로 인한 선단 지지력 확보 불확실
    - 천공시 지반 교란 및 이완
    - 주면마찰력 감소

매입공법

타입공법
  • 장점- 선단지지력 확보
    - 주면마찰력 확보
    - 지반 다짐효과
  • 단점- 소음 및 진동으로 인한 민원 발색

타입공법

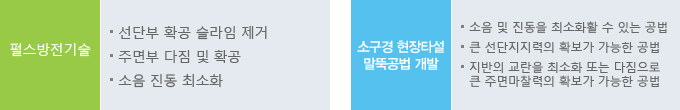

개발목표

펄스방전기술:선단부확공 슬라임 제거,주면부 다짐 및 확공,소음진동 최소화 소구경현장타설 말뚝공법 개발:소음 및 진동을 최소화 할 수 있는 공법, 큰 선단지지력의 확보가 가능한 공법,지반의 교란을 최소화 또는 다짐으로 큰 주변마찰력의 확보가 가능한 공법

기술내용

펄스파워 기술의 원리
  • 펄스파워(Pulse Power)란 전기방전 혀상을 이용한 에너지 압축기술로서 단위시간당의 에너지 변화량을 나타냄
  • 에너지를 짧은 시간내에 방전하면 큰 파워를 발생, 이로 인해 발생된 큰 충격파와 운동에너지는 공벽에 전달 되면서 공동을 조성

>

말뚝과 부변 지반과의 마찰력 및 선단지지력 증대

펄스파워의 발생 원리
  • 일반 수전 전기에너지
  • 축전기에 전기에너지 충전
  • 펄스 전기에너지로 전환
  • 펄스 전기에너지가 유체매질에 주입되어 열에너지로 전환
  • 유체내에서 버블 팽창에 의한 유체 파동이 생김(운동에너지)
  • 유체 파동(충격파)가 천공벽면에 도달
펄스파워 발생시스템의 구성

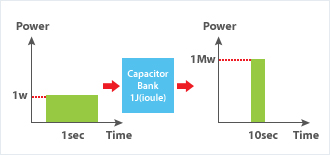

  • 단위 시간당의 에너지 변화량

    단위 시간당의 에너지 변화량

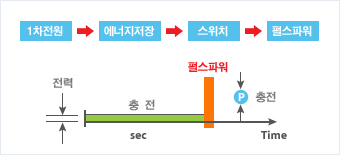

  • 펄스파워 발생시스템의 구성

    펄스파워 발생시스템의 구성

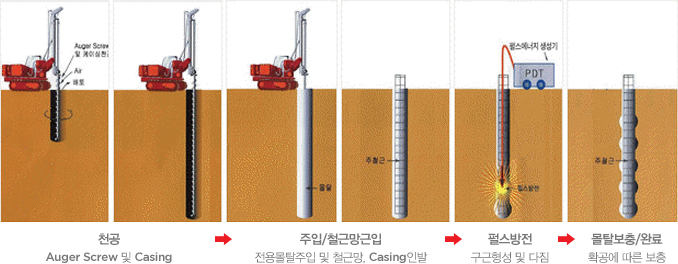

천공>주입/철근망근입>펄스방전>몰탈보충/완료

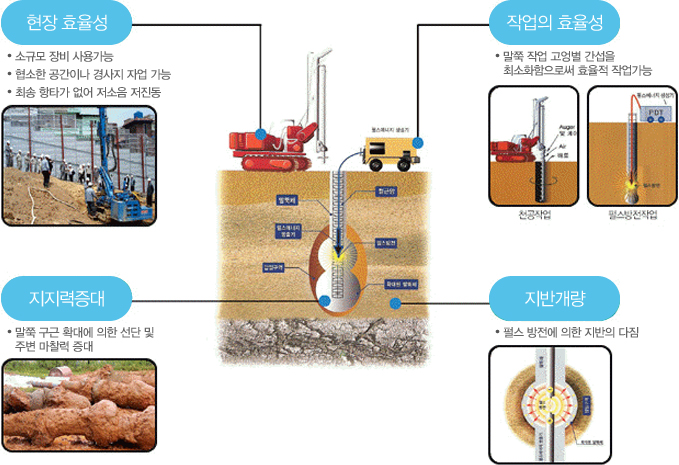

특징

현장 효율성 ,작업의 효율성,지지력 증대,지반개량

적용분야

  • 기초보강(Underpinning)

    기초보강(Underpinning)

  • 경사면(절개면)보강

    경사면(절개면)보강

  • 지하차도 건설

    지하차도 건설

  • 건물내 지하주차장 건설

    건물내 지하주차장 건설

  • 터파기 주변구조물 보강 및 굴착면 보강

    터파기 주변구조물 보강 및 굴착면 보강

  • 철도 노반보강

    철도 노반보강

  • 활주로 하부지반 및 구조물 보강

    활주로 하부지반 및 구조물 보강

  • 타워구조크레인/동하중 구조물 기초

    타워구조크레인/동하중 구조물 기초

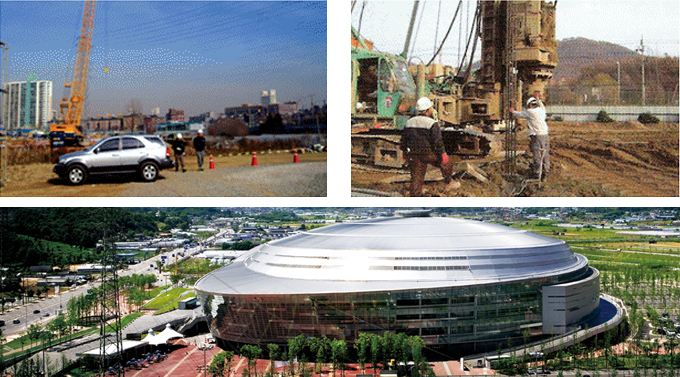

광명 경륜동 현장

광명 경륜동 현장

평택OO 포승공장 신축현장
  • 현장전경
  • 말뚝작업 완료전경
  • 기초 연결공정
  • 기초철근작업전경
  • 기초 작업전경
  • 구조물공사
