석탄회 활용 준설매립지반 조성공법
(CGC : Construction of reclaimed and improved Ground using CCPs)

개발배경

석탄화력 발전소의 부산물인 석탄회를 활용한 준설매립지반 조성 및 연약지반 개량공법. 석탄회는 연간 800만톤 이상 발생하며, 200만톤 이상 매립되고 있어 매립처분비용증가 등 사회적인 문제가 되고 있음. 매립석탄회는 크게 바텀애시와 플라이애시로 구분되며 일반적인 준설토에 비해 경량, 작은 압축성, 높은 투수성을 가짐. 본 공법에서는 이러한 매립석탄회를 준설토와 혼합하여 준설매립지반을 조성하는 공법을 개발하여 준설매립지반 조성속도 증가, 준설매립지반 전단강도 증진으로 인한 후속 개량공종 단순화 등을 추구함. 또한, 바텀애시가 갖는 투수성을 활용하여 표층처리공법 및 연직배수공법에 있어서 모래를 대체하는 공법을 개발하였으며, 일반적인 성토 대체재로서도 적용하고 있음.

기술적 특징

공법명 CGC-1
(석탄회 혼합 준설매립지반 조성공법)
CGC-2
(석탄회 활용 연직/수평배수공법)
개념도 석탄회 혼합 준설매립지반 조성공법 석탄회 활용 연직/수평배수공법
원리 준설토+석탄회혼합투기
병렬 및 관중혼합투기
준설매립 대체공법
모래+석탄회(또는 석탄회)
연직/수평배수 대체공법
표층처리공법/성토재
특징 준설매립 대비 친환경
준설매립속도 증진
매립지반 강도증가
친환경/모래대체
Sand Drain에 비해 경제적
PBD에 비해 잔류침하 저감
용도 준설매립지반 조성 연직 및 수평배수공법/연약지반 개량
경제성 준설비용 및 개량비용 절감 모래비용 절감, 개량효과 증진

시공전경

  • 시공 전

    시공 전

  • 병렬투기전경(좌측:석탄회)

    병렬투기전경(좌측:석탄회)

  • 시공 후

    시공 후

  • 시공부지 내 청정수

    시공부지 내 청정수

  • 시공부지내 부유물 확산저감

    시공부지내 부유물 확산저감

  • 월류관 유출수 수질상태 양호

    월류관 유출수 수질상태 양호

시공효과

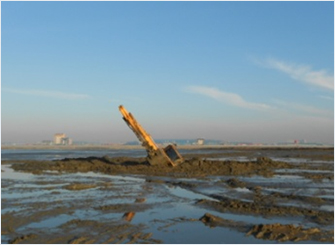

  • 일반 준설매립
    인력진입 : 시공 후 30일 경과

    인력진입 : 시공 후 30일 경과

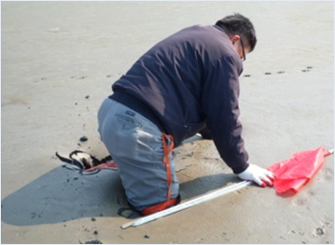

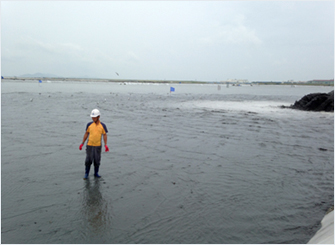

  • 석탄회 혼합매립
    인력진입 : 공법 시공 중

    인력진입 : 공법 시공 중

석탄회 활용 준설매립지반 조성공법 - CGC

  • 장비진입 : 시공 후 30일 경과

    인력진입 : 시공 후 30일 경과

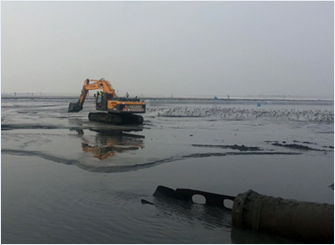

  • 장비진입 : 공법 적용 후 1일 경과

    장비진입 : 공법 적용 후 1일 경과

석탄회 활용 준설매립지반 조성공법 - CGC

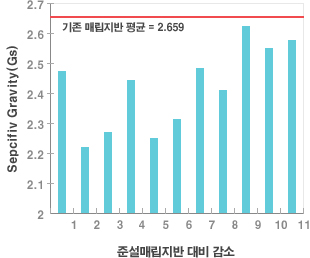

  • 비중
    준설매립지반 대비 감소

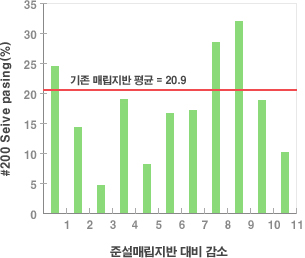

  • 세질량 함량
    준설매립지반 대비 감소

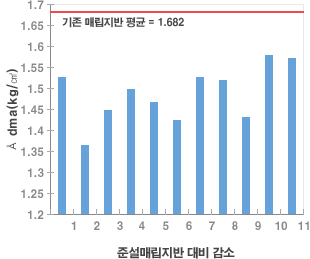

  • 최대건조단위중량
    준설매립지반 대비 감소

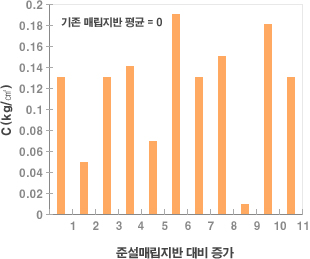

  • 점착력
    준설매립지반 대비 증가

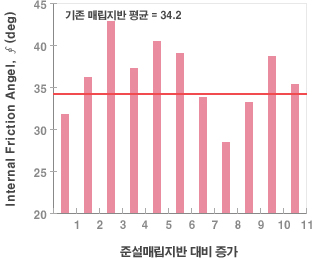

  • 내부마찰각
    준설매립지반 대비 증가

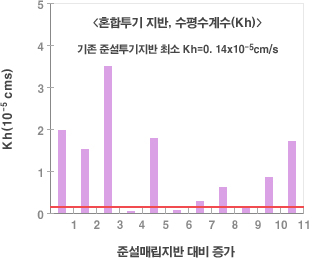

  • 투수성
    준설매립지반 대비 증가

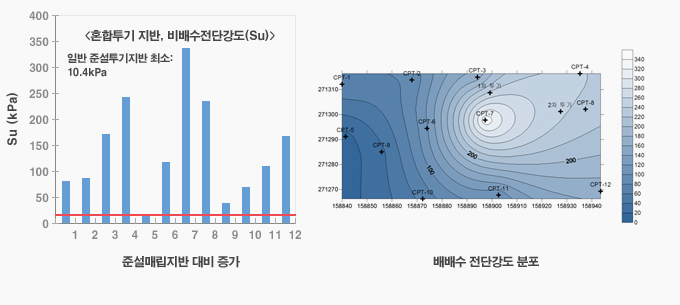

비배수 전단강도

비배수 전단강도

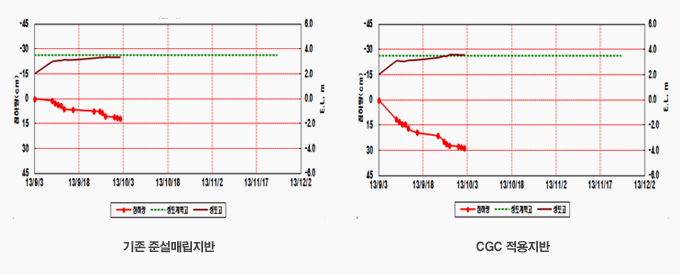

침하속도

침하속도

기술제휴

석탄회 혼합 준설매립기술 공동적용 및 확대를 위한 한국농어촌공사 새만금경제자유구역사업단과 MOU 체결

석탄재를 혼합한 준설매립 기술협약 체결

기대효과

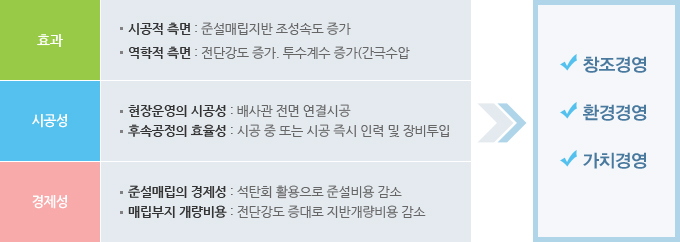

효과- 시공적 측면:준설매립지반 조성속도 증가,역학적측면:전단강도증가,투수계수증가 ,시공성-현장운영의 시공성:배사관 전면 연결시공, 후속공정의 효율성:시공중 또는 시공 즉시 인력 및 장비투입,경제성-준설매립의 경제성:석탄회 활용으로 준설비용 감소,매립부지 개량비용:전단강도 증대로 지반개량비용 감소
