HIT 그라우팅 기술(High-quality Injection Technology)

공법개요

개요
기술명
  • HIT (High-quality Injection Technology)
개발목표
  • 극한 여건에서 차수성능이 우수한 전천후 그라우팅 기술 개발

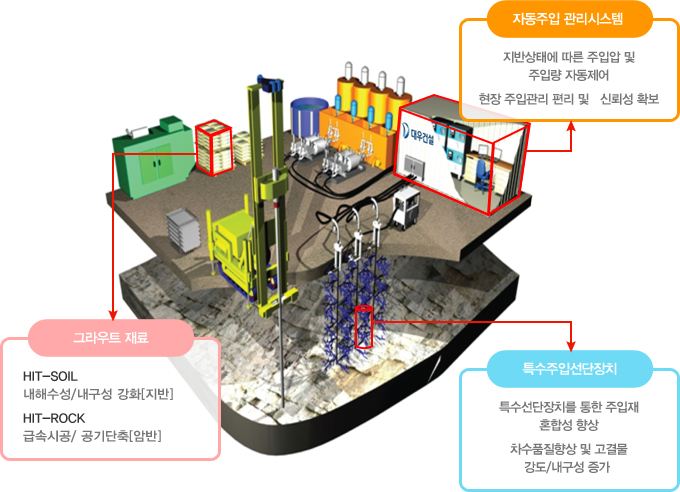

기술구성

기술구성

개발배경
기존 그라우팅공법의 문제점
  • 기존 그라우트재

    기존 그라우트재
  • 롯트형 선단장치

    롯트형 선단장치
  • 수동주입관리

    수동주입관리

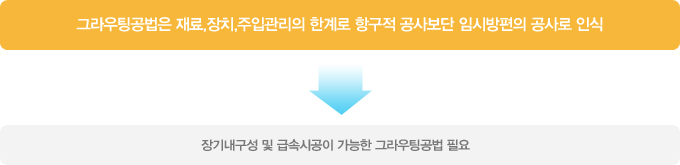

그라우팅공법은 재료,장치,주입관리의 한계로 항구적 공사보단 임시방편의 공사로 인식 > 장기내구성 및 급속시공이 가능한 그라우팅공법 필요

공법특징

재료 : HIT-SOIL

내구성 및 내해수성이 향상된 해상공사 지반차수 전용 그라우트 주입재

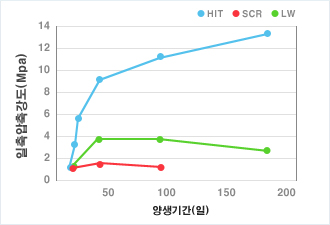

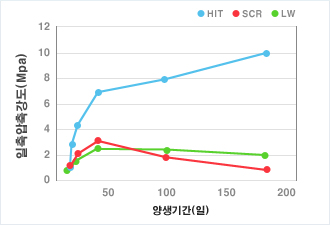

일축압축강도
  • 담수

    담수
  • 해수

    해수

기존 약액 그라우트재 대비 장기강도발현

특징

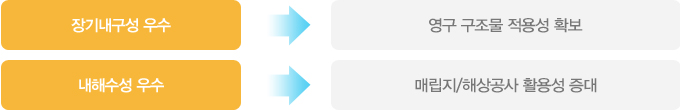

장기내구성 우수>영구 구조물 적용성 확보,내해수성 우수>매립지/해상공사 활용성 증대

재료 : HIT-ROCK

양생시간을 3시간이내로 획기적 공기단축이 가능한 터널/댐 전용 차수재료

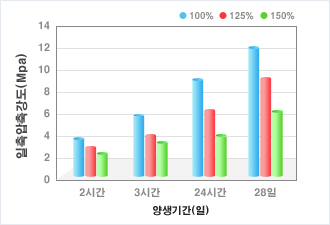

일축압축강도/겔타입
  • 일축압축강도
  • 겔타입

W/C 150%에서 3시간 이내 2MPa이상 강도 발현

특징

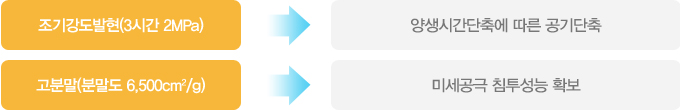

조기강도발현 3시간 > 양생시간단축에  따른 공기단축,고분말>미세공극 침투성능 확보

특수선단장치

소요 겔타임 확보 및 강도개선을 위한 외부혼합형 그라우트재 주입장치

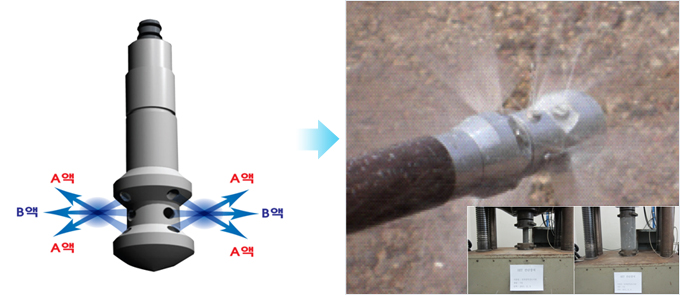

모식도

모식도

특징

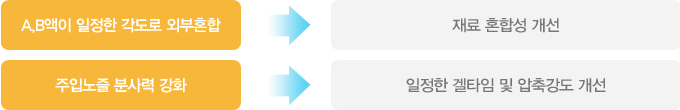

A,B액이 일정한 각도로 외부혼합  > 재료 혼합성 개선,주입노즐 분사력 강화  > 일정한 겔타임 및 압축강도 개선

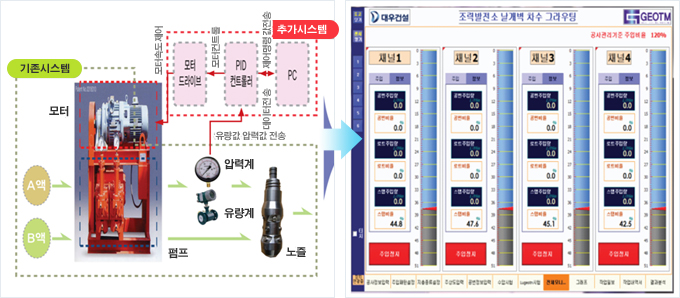

자동주입관리시스템

소요 겔타임 확보 및 강도개선을 위한 외부혼합형 그라우트재 주입장치

모식도

모식도

특징

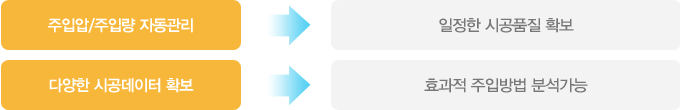

주입압/주입량 자동관리 > 일정한 시공품질 확보 , 다양한 시공데이터 확보 > 효과적 주입방법 분석 가능

시공순서

  • 플랜트 설치

    플랜트 설치

  • 천공

    천공

  • MIXING

    MIXING

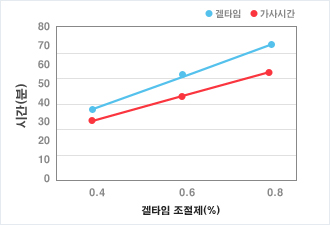

  • 주입재 겔타임 측정

    주입재 겔타임 측정

  • 주입관 설치

    주입관 설치

  • 주입

    주입

  • 주입관리

    주입관리

  • 주입관 인발

    주입관 인발

  • 주입효과 확인

    주입효과 확인

적용범위

  • 해상가물막이 차수

    해상가물막이 차수

  • 해저/하저 터널차수

    해저/하저 터널차수

  • 댐 차수

    댐 차수

  • 지하 수직구 차수

    지하 수직구 차수

  • 일반 터널 차수

    일반 터널 차수

  • 가시설 배면 차수

    가시설 배면 차수

적용실적

  • 과제완료 이전 (2011.12)부터 현장적용-현재까지 총 15개 현장 시공완료
  • 국내최초 조력발전소 현장적용 - 시화조력발전소현장
  • 국내최초 방폐물처리시설 현장적용 - 월성방폐물 시설1단계 현장

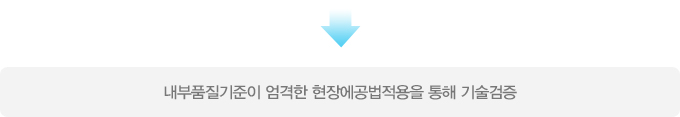

내부 품질 기준이 엄격한 현장에 공법 적용을 통해 기술 검증

현장명 적용일 공사명
시화조력발전소현장 1차 2010.6 가물막이 차수보강
현대오일뱅크현장 2010.12 유류비축기지 지반보강
시화조력발전소현장 2차 2011.12 가물막이 차수보강
시화조력발전소현장 2011.3 조정실 보강
월성방폐물시설1단계현장 2011.3 건설동굴 차수
시화조력발전소현장 3차 2011.8 보강토배면 차수
시화조력발전소현장 4차 2011.10 오이도측 가물막이 차수보강
김포스카이파크현장 2011.10 지반보강
시화조력발전소현장 5차 2011.11 오이도측 가물막이 차수보강
시화조력발전소현장 6차 2012.2 대부도측 가물막이 차수보강(1차)
시화조력발전소현장 7차 2012.3 대부도측 가물막이 차수보강(2차)
월성방폐물시설1단계현장 2차 2012.7 사일로 및 건설증설동굴
교학모터스 신축현장 2012.7 지반보강공사
여수복합화력발전소 현장 2013.1 지반보강공사
동탄2기 택지개발현장 2013.2 지하차도 배면차수공사
  • 시화조력발전소현장 가물박이 차수

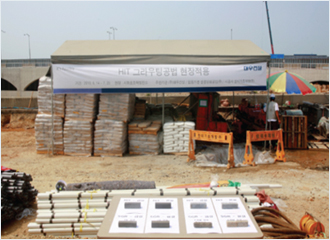

    시화조력발전소현장 가물박이 차수
  • 월성 방폐물 시설1단계현장 건설동굴 차수

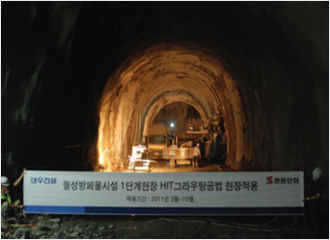

    월성 방폐물 시설1단계현장 건설동굴 차수
  • 현대 오일뱅크현장 지반보강

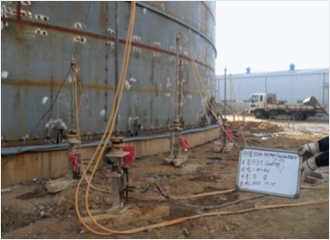

    현대 오일뱅크현장 지반보강
  • 시화조력발전소현장 지반보강

    시화조력발전소현장 지반보강
