고품질 급속 지반고결공법
(CQC : Controlled Quick & Quality ground Cementation)

개발배경

지반공학적 불확실성에 의해 지반의 침하와 변형, 세굴 등이 발생하여 구조물의 중장기적인 안정성에 문제가 발생하는 사례가 증가하고 있습니다. CQC 공법은 지반에 친환경 결합재를 혼합하여 고결시켜 풍화암 수준의 고강도 지반을 조성하는 공법으로서, 건설현장에서 지반과 관련하여 발생하는 각종 트러블 요인을 해소하고, 경제적이며 안정적인 지반을 조성하기 위해 개발되었습니다. 목적과 용도에 따라 CQC-Block, CQC-Deep, CQC-Surface, CQC-Fill 등의 방법으로 각종 토목과 건축구조물의 하부기초, 광범위한 연약지반의 개량 및 치환, 구조물과 관로주변 채움, 지하공동채움 등에 적용되며, 기존 지반고결공법들에 비해 품질 및 경제성 증대, 공기단축을 추구합니다.

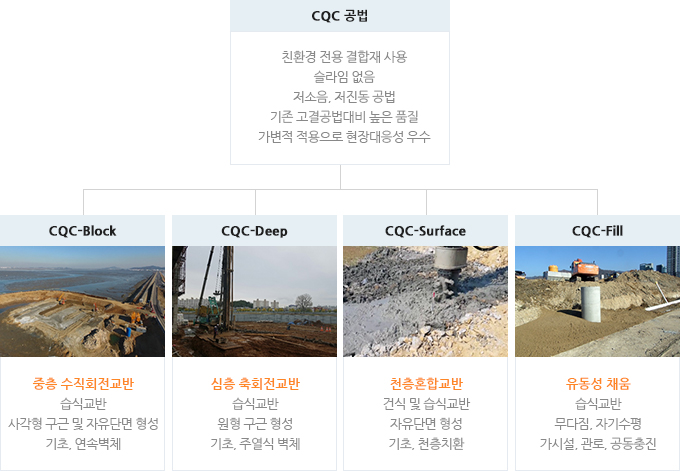

CQC구조도

공법개요

중층 수직회전교반(CQC-Block)
  • 중층 수직회전교반은 프레임을 따라 종방향으로 회전하는 링크에 지반의 특성과 교반의 목적에 맞도록 절삭날 및 교반날을 가변적으로 장착할 수 있도록 한 교반장치로서, 일반 건설공사용 굴삭기 등 소형 장비에 장착하여 지반에 근입 및 절삭, 교반, 고화처리 시공을 진행하여 시공의 편의성과 효과를 최대로 확보합니다.
  • 표층으로부터 시공심도는 굴삭기의 최대 작업고 이내에서 가능합니다. 롱붐을 장착한 표준 520LC 장비를 기준으로 최대 15m까지 교반이 가능하며, 높은 위치에서 낮은 위치로의 하향 교반도 가능합니다.
  • 상하 교반을 진행하므로 교반심도 이내에서 토층의 변화가 있어도 균질한 고결강도를 확보할 수 있으며, 굴삭기의 관절에 따라 각도를 조절하여 시공이 가능하고, 축회전 롯드방식의 기존 고결시공법에 비해 속도가 월등히 향상되었습니다.
  • 개량체의 형상이 사각형이며 단일 구근의 조성은 물론 연속벽체 및 자유단면 형성이 가능합니다.
  • 중층기초, 흙막이 및 차수 연속벽체, 침하 및 측방유동 방지공, CQC-Fill 재료생산 등에 적용됩니다
  • 표준장비(5.0m)
    표준장비(5.0m)
  • 표준장비(10.0m)
    표준장비(10.0m)
  • 표준장비(15.0m)
    표준장비(15.0m)
  • 경사시공장비
    경사시공장비
심층 축회전교반(CQC-Deep)
  • 단축 및 2축과 3축으로 시공되며, 시공심도에 따라 장비의 규격은 다양하게 적용됩니다.
  • 단축 교반의 경우 접이식 리더 장착시 시공 중 롯드의 근입에 따라 리더가 접히므로 전도에 대한 안전성이 증가됩니다. 접이식 단축장비는 표준굴삭기에 장착되므로 중량이 가볍고 신속한 시공이 가능하며, 이동 중 신속하게 리더를 몸체 방향으로 회전 거치할 수 있어 장비의 조립 및 해체 등에 따른 시간이 절약됩니다.
  • 교반날은 프리블레이드가 장착되고 회전력을 증대시켜 공당 시공속도와 품질이 개선되었습니다.
  • 원형 및 접원 형태의 단일 개량체 및 주열식 벽체의 형태로 시공됩니다.
  • 깊은기초, 주열식 흙막이 및 차수벽체, 침하 및 측방유동 방지공 등에 적용됩니다.
  • 단축 응용장비(20m이하)
    단축 응용장비(20m이하)
  • 단축 응용장비(20m이상)
    단축 응용장비(20m이상)
  • 2축 표준장비
    2축 표준장비
  • 3축 표준장비
    3축 표준장비
천층혼합교반(CQC-Surface)
  • 천층혼합교반은 굴삭기에 장착된 다중 교반장비를 이용한 기계식 교반으로서, 표층 2~3m 이내의 지반을 신속히 고결시킬 수 있습니다.
  • 다중 교반장비는 2개 이상의 교반축이 서로 상반된 방향으로 수평회전하여 지반을 교반합니다.
  • 기존 표층처리방식에 비해 시공속도가 빠르고 품질이 매우 우수합니다.
  • 구조물 얕은기초 고결치환, 연약지반 공사가도, CQC-Block 및 CQC-Deep 공법의 천층개량체, CQC-Fill 재료생산 등에 적용된다.
  • 천층 표준장비
    천층 표준장비
유동성채움(CQC-Fill)
  • 유동성채움은 현장발생토와 반입골재, 다양한 산업부산물(석분, 폐토사, 재생골재 등)에 결합재를 투입하여 높은 유동성을 갖는 쏘일모르타르를 조성한 후 소요 위치에 타설하여 양생시키는 공법입니다.
  • 재료의 생산은 거치식 플랜트, 이동식 플랜트, CQC-Surface 및 CQC-Block 장비 활용, 레미콘트럭 배합 등 현장여건에 따라 다양한 방식이 가능하고, 타설형식도 버킷타설, 레미콘트럭 타설, 펌프카 타설 등 다양하게 적용됩니다.
  • 현장발생토를 재활용하는 경우 사토량이 절감되어 경제성을 가지며, 높은 유동성(흐름특성)으로 인해 구석구석 채움되어 다짐 없이 양생되므로, 다짐불가능 구간이나 다짐불량 위치에서 높은 품질의 지반조성이 가능합니다.
  • 구조물 얕은기초 굴착치환, 가시설되메우기, 공동충진, 관로되메우기 등에 적용됩니다.
  • 특히 본 공법은 최근 사회적으로 문제가 되고 있는 도심지 노후 관로에 의한 지반함몰의 대책공법으로서 높은 적용성을 갖습니다.
  • 거치식 플랜트
    거치식 플랜트
  • 이동식 플랜트
    이동식 플랜트
  • CQC-Block 장비활용
    CQC-Block 장비활용
  • 레미콘트럭 활용
    레미콘트럭 활용

재료적 특징

친환경 소재로 구성된 결합재인 블루에코시멘트를 전용으로 사용하여 일정한 품질의 확보는 물론, 탄소 저감 등 환경에도 기여합니다.

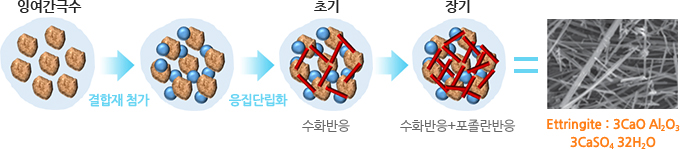

결합반응의 개념

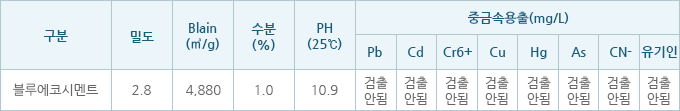

결합재의 화학적 특성
결합재의 물리적 특성

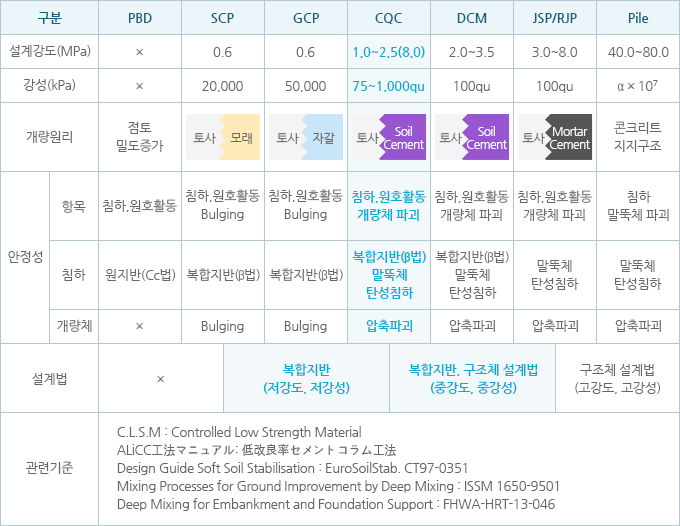

기술적 특징

CQC 공법은 한국 토질 및 기초기술사회 기술인증을 획득하였습니다. (KAPE 20-001 : 연약지반 친환경소재 혼합교반 강도증진공법)

공법의 역학적 특성
  • 포졸란 반응에 의해 장기적으로 지속적인 강도가 발현됩니다.
  • 고결체의 강성은 일축압축강도와 관계가 있으며, 중장기적으로 강성이 증가됩니다.
  • 액상화 방지를 비롯하여, 내진성능이 우수합니다.
  • 장기적인 동결융해에 대해서 내구성이 우수합니다.
  • 고결체의 차수성이 우수합니다.
  • CQC-Block은 기존 공법에 비해 심도별 강도편차가 매우 작아 일정한 품질을 확보할 수 있습니다.
  • 교반의 효율개선 및 전용결합재를 채택하여 기존 공법에 비해 작은 양의 결합재로 동등 이상의 강도확보가 가능하고, 불량율이 작습니다.
  • 토양 및 수질환경에 유리합니다. 특히, 엄격한 수질환경평가시험 중 하나인 개구리 배아실험에서도 우수한 환경성을 보여주었습니다.

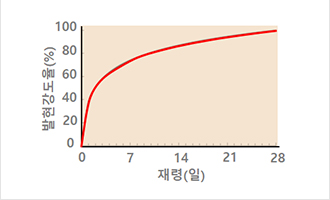

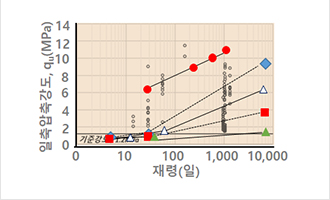

  • 강도발현곡선 예(사질토)
    강도발현곡선 예(사질토)

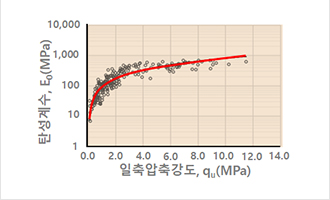

  • 고결체의 강성(습식)
    고결체의 강성(습식)
  • 장기 내구성(점성토)
    장기 내구성(점성토)

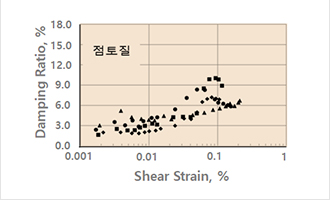

  • 감쇠비(점성토)
    감쇠비(점성토)

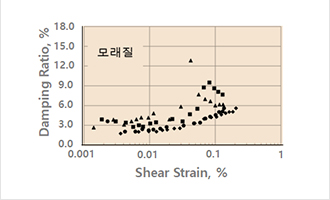

  • 감쇠비(사질토)
    감쇠비(사질토)

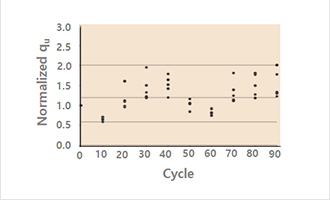

  • 동결융해특성
    동결융해특성

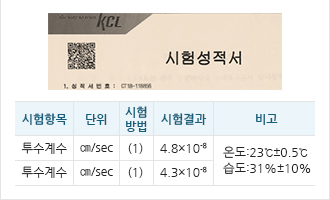

  • 고결체의 투수성
    고결체의 투수성

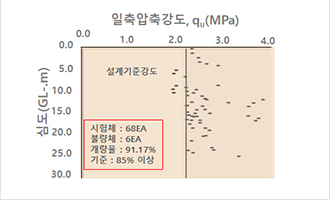

  • 고결체의 품질(CQC-Block)
    고결체의 품질(CQC-Block)

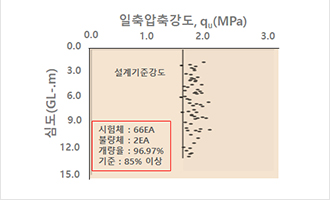

  • 고결체의 품질(CQC-Deep)
    고결체의 품질(CQC-Deep)
환경성
  • 고결체의 투수성
    고결체의 투수성

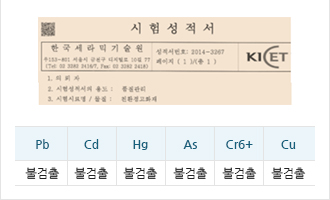

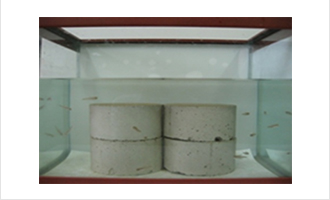

  • 어독성 실험
    어독성 실험
  • 개구리 배아 실험
    개구리 배아 실험

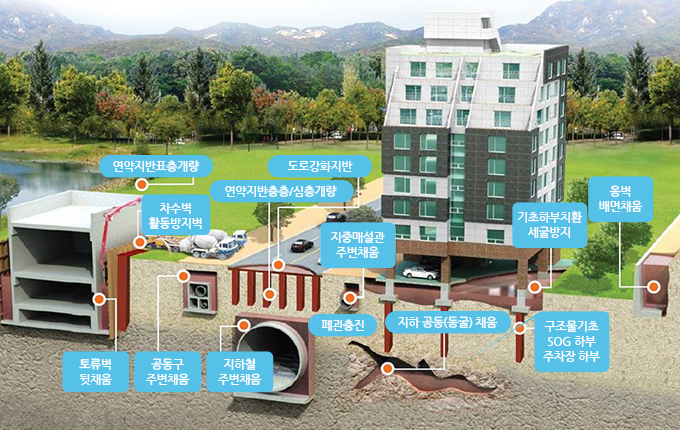

공법의 적용처

CQC 공법은 다양한 조합으로 적용되므로, 건설현장 전반에 대해 적용성을 갖습니다.

적용사례 및 실적

유동성 채움 및 되메우기
  • 부산한국은행

  • 경북도청

  • 김해부원동 택지조성

도로
  • 김해부원동 역세권 개발사업

  • 오성~청북 도로

  • 김해부봉지구 중로 1-37호선 확장

공장 및 창고 기초
  • 아모레퍼시픽 천안

  • 그린테크놀러지 안산

  • 존슨콘트롤즈 평택

구조물 기초
  • 차탄천 고향의 강 정비사업

  • 서초 푸르지오서밋

  • 하남시 지역현안사업부지 2지구

건축기초
  • 수성레이크 푸르지오

  • 화명2구역 센트럴 푸르지오

  • 경산 펜타힐즈 푸르지오

측방유동 및 연동침하 방지공
  • 대구외곽순환도로

  • 서울대학교 안산 캠퍼스

  • 군산 푸르지오 디오션시티

자립식 흙막이벽체 및 차수벽체
  • 진도 골드클라우스 아파트

  • 진도항 오수처리장

  • 롯데케미칼 대산공장

연약지반개량 및 단지조성
  • 삽교방조제 배수갑문 확장공사

  • 진도항 배후지 조성사업 북투기장

  • 진도항 배후지 조성사업 남투기장

기타
  • 고유질토 고결

  • 폐기물 고형화

  • 연약지반 굴착사면 구배상승 안정화

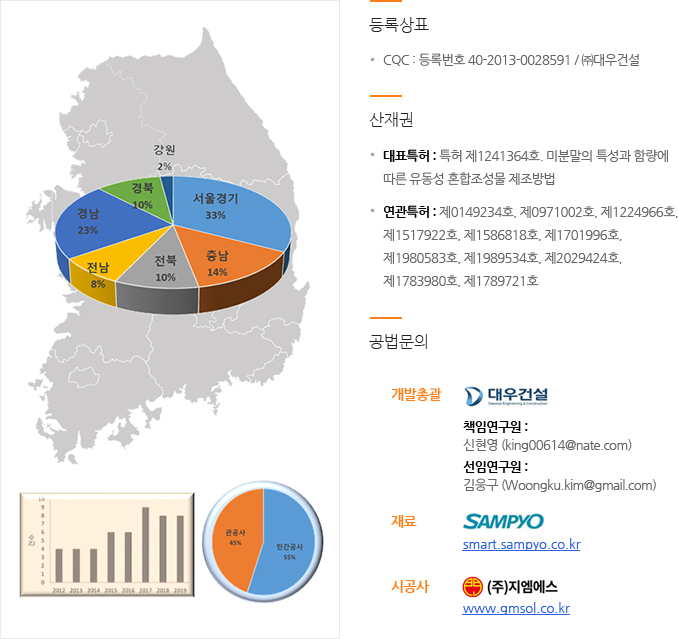

주요 적용실적(2012~2019)
