배관통합관리시스템(PCMS)
Piping Construction Management System

개발배경

개발배경

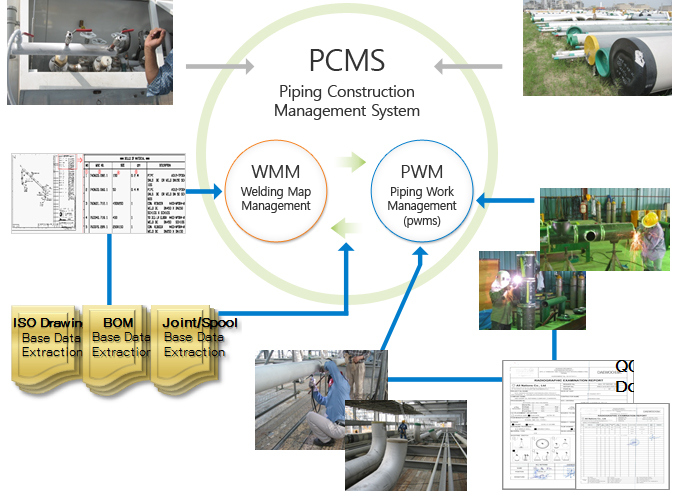

  • PCMS는 플랜트배관 시공에 필요한 전 과정을 효율적으로 관리할 수 있는 시스템을 말하며 WMM (Welding Map Management)과 PWM(Piping Work Management)으로 구성

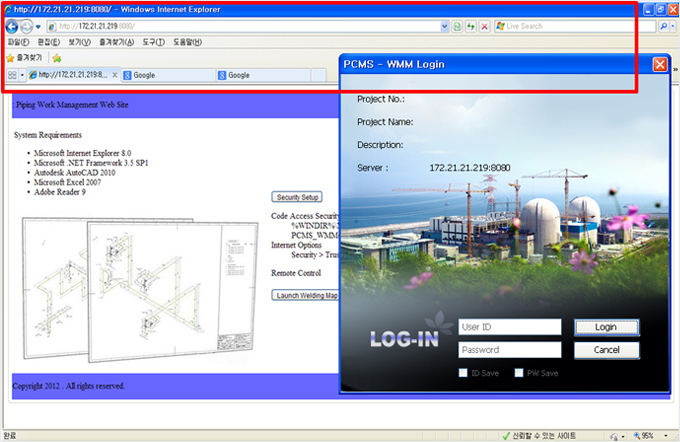

WMM

정의
  • AutoCAD를 기반으로 Welding No.와 Spool No.를 생성 하는 프로그램
기능
기본기능
  • 1) Welding No.와 Spool No. 생성(Rev시 동일한 관리)
추가기능
  • 2) ISO 도면의 Engineering Data 관리 BOM Data 추출 관리
  • 3) QC ISO 작업 후 Welding Joint Data 관리 & Spool Data 관리
  • 4) PWMS Interface 2), 3)의 Welding Log등을 PWMS로 상호 연동 기능
기대효과
  • 자동화에 따른 공기 단축으로 원가 절감
  • 공기 준수 및 공기 단축을 통한 발주에 대한 신뢰성 확보
  • ISO 도면에 대한 시공 정보가 Mapping되어 데이터 신뢰도 향상
  • PWMS 사용을 훨씬 쉽게 이용가능(자동 INTERFACE기능)

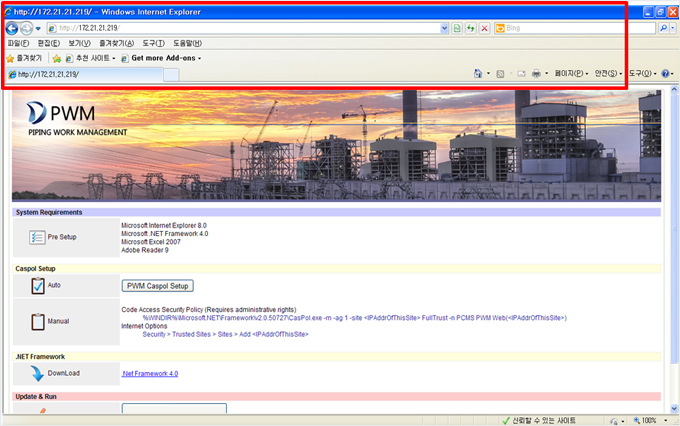

PWMS

정의
PLANT 배관시공을 하는데 있어 펼연적으로 발생되는 아래와 같은 관리사항들
  • DATA INFORMATION관리(DWG, ENGINEERING, CONSTRUCTION)
  • PIPING 시공관리(JOINT, SPOOL, SUPPORT, TEST PKG)
  • QUALITY(WELDING, WELDER, NDE, ADDITIONAL)
  • MATERIAL(자재와 시공연계)
  • DOCUMENT(PAPER 및 REPORT)
  • PROGESS(공정에 따른 기성관리)
  • ADMIN(AUTHORITY & HANDELING)
  • HELP(MANUAL & HELP DESK)
PLANT 배관시공을 하는데 있어 펼연적으로 발생되는 아래와 같은 관리사항들

적용실적

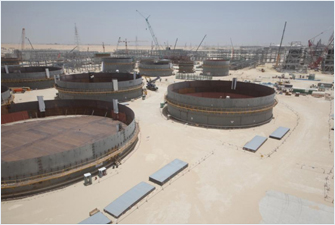

  • 사우디 SADARA Tank 현장

    사우디 SADARA Tank 현장

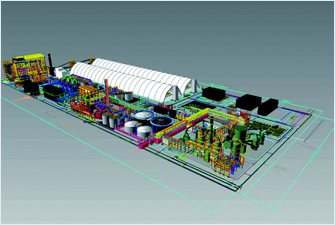

  • 모로코비료공장현장

    모로코비료공장현장
